新品發布丨ZH05系列

防觸電車載用板對線連接器 ZH05系列

非常適合用于電動汽車(BEV)、混合動力車(HEV/PHEV)等電池中

在世界各國加強對環境監管的背景下,使用電動馬達的被稱為新能源車的HEV、PHEV、BEV、FCV等正在加速普及。伴隨著這一潮流,汽車的電氣化不斷發展,包括連接器在內的車載電氣產品發揮著越來越重要的作用。
車載用連接器ZH05系列除了具有耐高溫125℃、高耐振性的車載品質外,還具有可防止因異物引起的短路和防止作業人員觸電的構造。ZH05系列可以廣泛用于對安全對策要求越來越高的車載電氣產品,諸如汽車電池、車載充電器、各種ECU等。

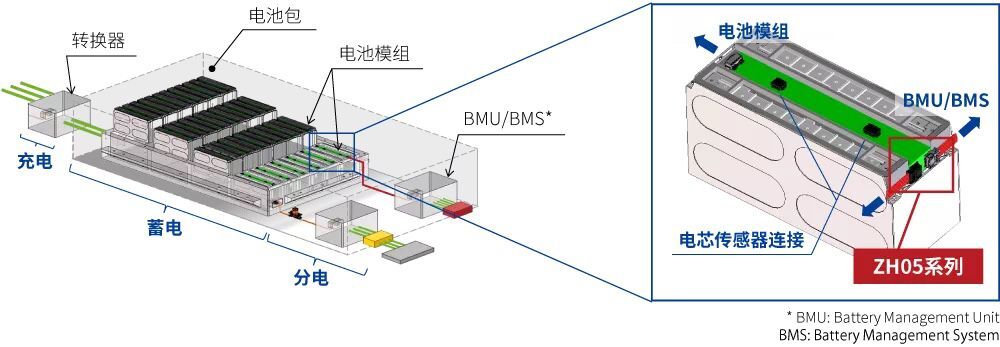

隨著電池生產數量的增加對安全性的要求
一般監控車載電池電壓等連接到帶電部位時，使用棒狀突出的公端子作為基板端的連接器。但是,現有的連接器端子形狀會產生異物附在相鄰端子之間,從而產生短路的風險。而且工作人員在進行插拔作業時接觸到端子會有觸電的風險。在世界范圍內,隨著向混合動力車和EV（電動汽車）轉移的趨勢,電池的生產數量不斷增加,這也意味著風險的增加,那么安全對策就成為了當務之急。
創造性的結構，確保高安全性

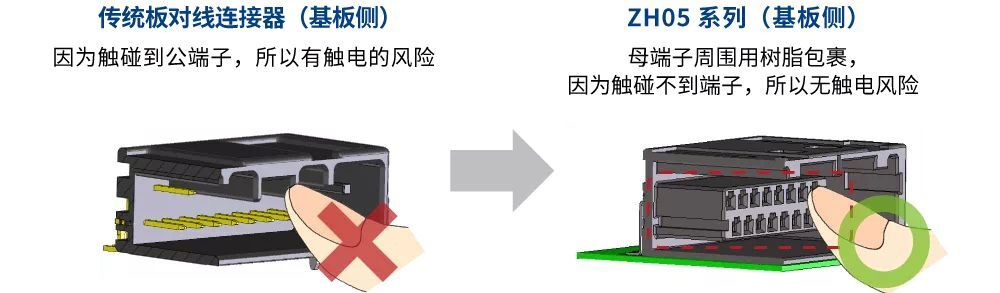

為了滿足這樣的需求，“ZH05”在追求車載品質和防止觸電這兩點上進行了開發。板對線連接器采用箱型的公端子,用樹脂將端子周圍物理性包圍使之絕緣,并實現了即便有異物進入也不會造成短路,工作人員不會觸摸到端子的革新化的防觸電結構。另外,采用了公端子獨有的雙彈簧結構,確保了適合車載內部連接使用的耐熱性及耐振動性,從而完成了高可靠性的連接器。并且,由于在電池方面,電池的容量很重要,所以也追求其小型化，這就是“ZH05”。

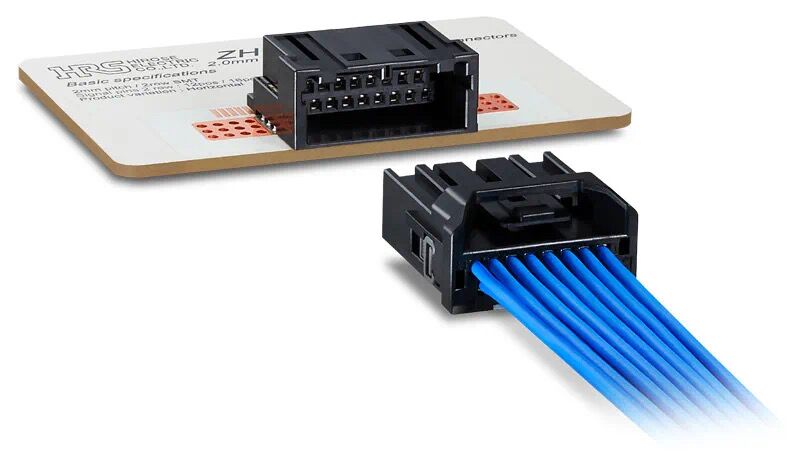

防觸電車載用板對線連接器“ZH05”
(1) 基板端連接器的公端子周圍用樹脂包圍的防觸電構造。

(2) 耐熱125℃,獨有的雙彈簧結構,能確保耐振動性和高可靠性接觸。

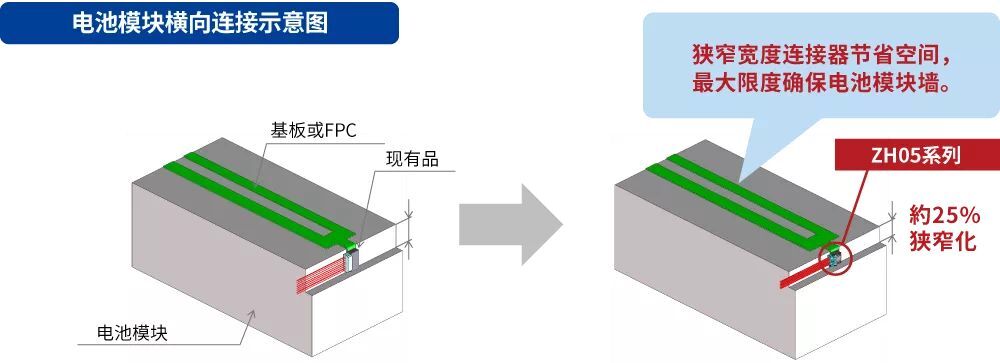

(3)小耳朵寬度050、間距2.0mm的狹窄寬度、節省空間。為電池容量的最大化做出貢獻。

支持樹脂封入
根據專利申請的獨特結構、支持樹脂封入
運用樹脂封入技術后，即使在容易結露的環境中也可以安心使用。

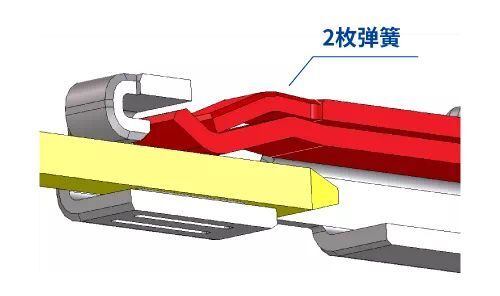

支持行駛時的持續振動

公端子采用2枚彈簧的結構。這比單片彈簧的接觸力高,有抑制來自外部振動影響的效果。

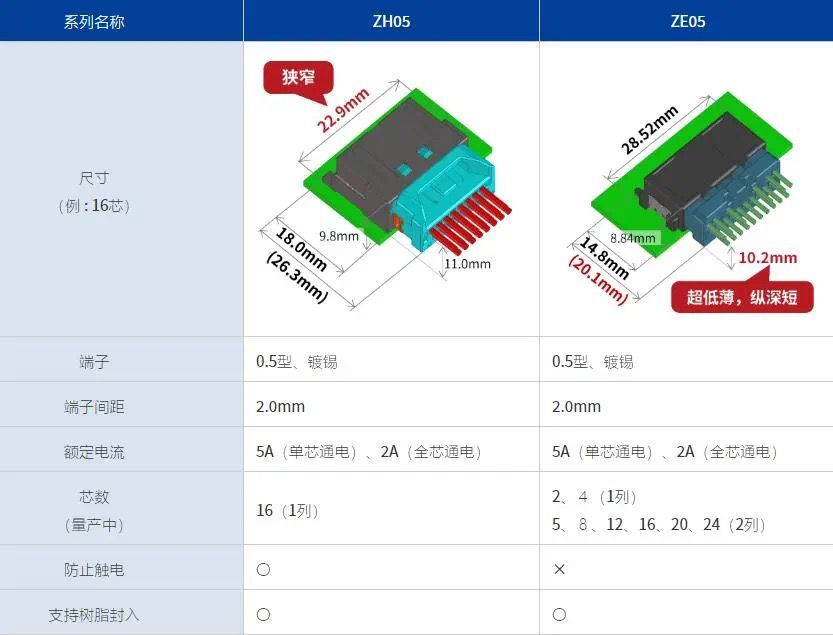

與車載電池內部連接用連接器ZE05系列比較

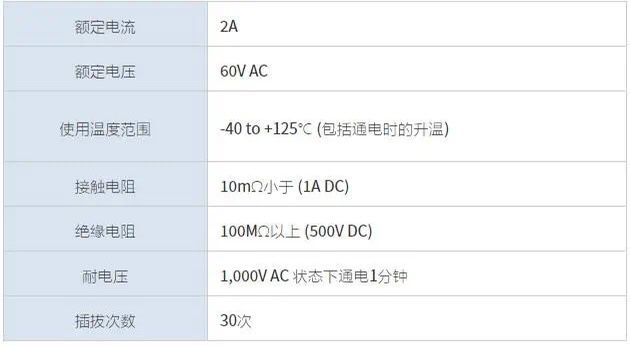

產品規格

應用案例

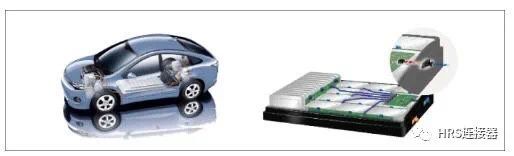

電池、車載充電器、各種ECU等車載電裝產品。

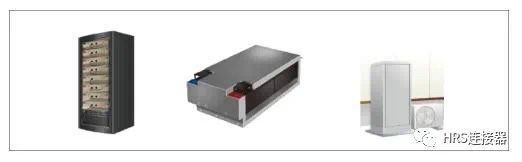

工業蓄電池、蓄電池模塊、燃料電池等。
